ساخت مجموعه ها برای محیط های شدید اغلب نیاز به اتصال اجزای مسی از طریق لحیم کاری خلاء یا لحیم کاری کوره هیدروژنی دارد. هنگام پیوستنC10100 Oxygen-مس الکترونیکی رایگان (OFE), هدف یک مهر و موم محکم و نشتی است که بتواند فشارهای خلاء فوق العاده- یا دماهای برودتی را تحمل کند.
با این حال، حتی در مورد مواد درجه یک، در صورت نادیده گرفتن پروتکلهای سختگیرانه، خرابیهای لحیم کاری-مانند تخلخل میکروسکوپی، اتصالات ضعیف یا اکسیداسیون شدید{1}}متداول است.
چه در حال مونتاژ فلنجهای موجبر یا حلقههای خنککننده پزشکی باشید، در اینجا چهار قانون اصلی برای دستیابی به اتصالات لحیمشده C10100 باید رعایت شود.
قانون 1: تأیید مطلق فلز پایه
متداول ترین علت لحیم کاری ناموفق در اتمسفر هیدروژنی، اپراتور نیست. مس اشتباه است. اگر به اشتباه از مس استاندارد ETP به جای مس OFE واقعی استفاده شود، هیدروژن در کوره با اکسیژن محبوس شده در فلز واکنش داده و باعث ایجاد تاول های داخلی و ترک های عظیم می شود.
قبل از ضربه زدن به قوس یا گرم کردن کوره، گزارشات آزمایش مواد (MTR) خود را تأیید کنید. این ماده باید کاملاً با استانداردهای ASTM F68 مطابقت داشته باشد و حداکثر میزان اکسیژن 5 ppm را تضمین کند. اگر مواد خام را تامین می کنید، مطمئن شوید که با بیلت های تایید شده OFE یا دقیق شروع می کنیدلوله های بدون درز C10100به طور خاص برای محیط های خلاء طراحی شده است.
قانون 2: گریس زدایی سطح تهاجمی قبل از گرم کردن
C10100 در طول عملیات CNC بسیار صمغی است. همانطور که در راهنمای خود در مورد بحث کردیمماشینکاری مس C10100برای جلوگیری از شکستن ابزار، مایع خنککننده سیل شدید و روغنهای{0}}با روانکاری بالا الزامی هستند.
با این حال، هر گونه مایع برش باقی مانده، روغن کشش، یا حتی اثر انگشت باقی مانده بر روی سطح مس در دمای لحیم کاری (معمولا بالای 700 درجه) کربن می شود. این لایه کربن از خیس شدن آلیاژ لحیم کاری مس و در نتیجه ایجاد حفره و نشت جلوگیری می کند.
مرحله عملی:قطعات باید بلافاصله پس از ماشینکاری و درست قبل از ورود به کوره لحیم کاری تحت یک چرخه تمیز کردن مافوق صوت و چربی زدایی بخار قرار گیرند.
درخواست قیمت برای قطعات CNC سفارشی قبل از لحیم کاری شده{{0}
قانون 3: انتخاب صحیح فلز پرکننده لحیم کاری (BFM)
همه آلیاژهای لحیم کاری با مس با خلوص{0} بالا در کاربردهای خلاء سازگار نیستند. از آلیاژهای{2}}دارای کادمیوم یا روی{3}}آلیاژهای سنگین باید به شدت اجتناب شود. در خلاء عمیق و حرارت زیاد، روی و کادمیوم تبخیر میشوند (گاز خارج میشوند) و کل محفظه خلاء را آلوده میکنند و مفصل را از بین میبرند.
برای اتصال C10100 به خود یا به فولاد ضد زنگ، استاندارد صنعت از آلیاژهای یوتکتیک مس با خلوص بالا{-نقره-مثل BAg-8 یا BAg-18 استفاده میکند. این فلزات پرکننده به طور تمیز ذوب میشوند، مس بدون اکسیژن را کاملا خیس میکنند و هیچ عنصر فراری ندارند که میتواند به خطر بیفتد.سیستمهای UHV (فوق-خلاء بالا)..
قانون 4: مدیریت پاکسازی ها و اقدامات مویرگی
لحیم کاری به عمل مویرگی برای کشیدن آلیاژ نقره مذاب به داخل مفصل متکی است. C10100 هنگام گرم شدن به طور قابل توجهی منبسط می شود. اگر شکاف اولیه بین دو جزء مسی در دمای اتاق خیلی تنگ باشد، انبساط شکاف را به طور کامل میبندد و از جریان یافتن فلز پرکننده به داخل جلوگیری میکند.
برعکس، اگر شکاف خیلی بزرگ باشد، نیروی مویرگی کاهش می یابد و آلیاژ نقره به سادگی در پایین جمع می شود و یک مهر و موم ضعیف ایجاد می کند. مهندسان باید انبساط حرارتی C10100 را محاسبه کنند و فاصله اتصالات را دقیقاً ماشین کاری کنند (معمولاً شکاف 0.001 تا 0.003 اینچ را در دمای لحیم کاری هدف قرار می دهند).
با یک تامین کننده دقیق شریک شوید
لحیم کاری مس OFE یک فرآیند نابخشودنی است. این نیاز به مواد اولیه خالص بی عیب و نقص و دقت بالای ماشینکاری دارد.
در GNEE METAL، ما هر دو را ارائه می دهیم. ما مس C10100 دارای گواهینامه SGS را با 99.99 درصد تضمین خلوص، کاملاً مصون از شکنندگی هیدروژنی عرضه میکنیم. علاوه بر این، مراکز ماشینکاری خانگی ما میتوانند اجزای کاملاً تمام شده و تمیز شده را با تلورانسهای ابعادی دقیقی که وسایل لحیم کاری شما نیاز دارند، تحویل دهند.
اجازه ندهید کیفیت پایین مواد، مجموعه-با ارزش شما را خراب کند.
برای راه حل های مواد و ماشینکاری C10100 با تیم ما تماس بگیرید
محدوده محصولات GNEE METAL
| نوع محصول | اشکال موجود | نمرات مشترک | محدوده قطر/ضخامت | محدوده طول/عرض | برنامه های کاربردی |
|---|---|---|---|---|---|
| لوله های مسی | گرد، مربع، مستطیل، حلقه دار | C10100, C10200, C11000, C12200, C12000 | OD: 0.5mm - 300mm Wall: 0.1mm - 20mm | تا 6000 میلی متر یا سفارشی | HVAC، لوله کشی، مبدل های حرارتی، تبرید، خطوط هیدرولیک |
| صفحات و ورق های مسی | ورق های تخت، سوراخ دار، برجسته، صفحه آج | C10100, C11000, C12200, C23000, C26000 | ضخامت: 0.1mm - 200mm | عرض: تا 2500 میلی متر طول: تا 6000 میلی متر | شین برقی، سقف، روکش، واشر، ترانسفورماتور |
| میله و میله مس | نوار گرد، نوار مربع، نوار شش ضلعی، نوار تخت | C10100, C11000, C14500, C17200, C18200 | قطر: 1mm - 300mm | طول: 1000mm - 4000mm | قطعات ماشینکاری شده، کنتاکت های الکتریکی، شینه ها، اتصال دهنده ها |
| سیم های مسی | سیم گرد، سیم مسطح، سیم مربع، رشته، بافته | C11000, C11600, C17200, C17510 | قطر: 0.05mm - 12mm | وزن کلاف: 1 کیلوگرم - 500 کیلوگرم | سیم کشی برق، کابل، فنر، مش، سیم جوش |
| نوارها و کویل های مسی | نوار نازک، فویل، سیم پیچ شکاف، نوار پروفایل | C11000, C12200, C19400, C26000, C26800 | ضخامت: 0.03mm - 5mm | عرض: 2 میلی متر - 1000 میلی متر شناسه سیم پیچ: 300 میلی متر - 600 میلی متر | ترانسفورماتور، رادیاتور، محافظ، ترمینال، اتصال دهنده |
درباره کارخانه ما

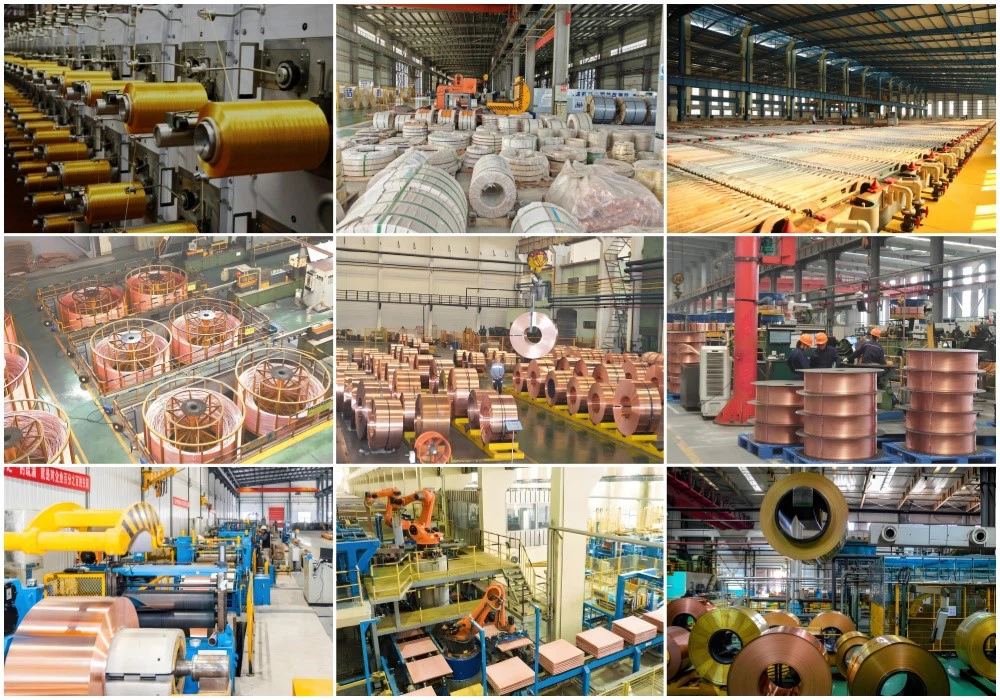

ما طیف کاملی از خطوط تولید از جملهپرس های اکستروژن، نیمکت های کشش سرد، آسیاب های نورد با سرعت بالا، خطوط برش، و مراکز ماشینکاری CNC دقیق، ما را قادر می سازد لوله ها، صفحات، میله ها، سیم ها و نوارهای مسی را به طور کامل در خانه- تولید کنیم. برای تضمین کیفیت، ما به صورت اختصاصی نگهداری می کنیمآزمایشگاه بازرسی مجهز به آنالایزرهای طیفی، دستگاه های تست جهانی، سختی سنج ها، تسترهای زبری سطح و ابزار اندازه گیری نوری. هر دسته از نظر ترکیب شیمیایی، خواص مکانیکی و دقت ابعادی قبل از حمل و نقل آزمایش می شود. ظرفیت تولید ما می رسد500+ تن در ماه، و نگه می داریمگواهینامه ISO 9001:2015با قابلیت ردیابی کامل از مواد اولیه تا محصول نهایی. چه به ذخایر استاندارد آسیاب نیاز داشته باشید یا به اجزای{1}}فرآوری شده سفارشی، ما محصولات مسی دقیق را با زمان کوتاه و گواهینامه کامل مواد ارائه می دهیم.
